Instrumentos de Poder ORL

Piezas de mano y accesorios para cirugías ORL de alta precisión, mínimamente invasivas y rápidas.


 Instrumentos de ORL

Desarrollado para una variedad de cirugías otorrinolaringológicas con el objetivo de lograr una mayor precisión en el acceso quirúrgico y mejores resultados en los pacientes.


I. Consolas de Poder

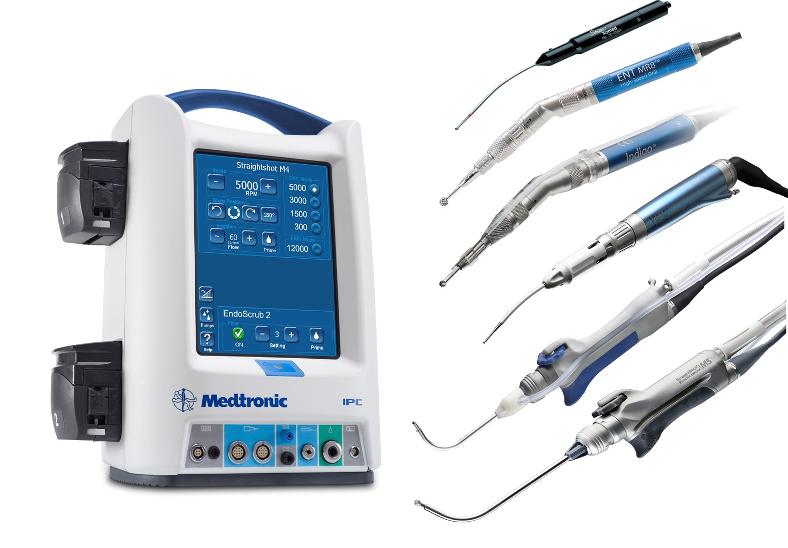

A. Sistema IPC

Sistema para la eliminación de tejido y hueso durante cirugías de ORL, columna y neuroquirúrgicas. Posee un menú con pantalla táctil, control remoto de irrigación para la óptica y la opción de usar varias piezas de mano.

Acerca de los sistemas de poder para ORL

Desde 1997, cuando Medtronic patentó el primer desbridador de seno, ha estudiado y desarrollado instrumentos innovadores para procedimientos ORL. De esta forma, casi 20 años después ha logrado posicionar al microdebridador como una herramienta importante en las cirugías de trastornos simples y complejos otorgando mejor precisión, acceso, visibilidad y resultados en los pacientes. Hoy podemos ofrecer:

  • Amplia gama de cuchillas y fresas (nariz, oído, laringe)

    • Que giran 360°
    • Quadcut® más agresivas y gruesas con menos posibilidades de que se obstruya.
    • Calibradas de fábrica para la navegación guiada por imagen.
    • Para abordaje endoscópico transnasal de la base de cráneo anterior.
    • Curvas y de alta velocidad.
  • Irrigación por control remoto IntelliFlow®.

  • Endo-Scrub® fundas de limpieza de ópticas.

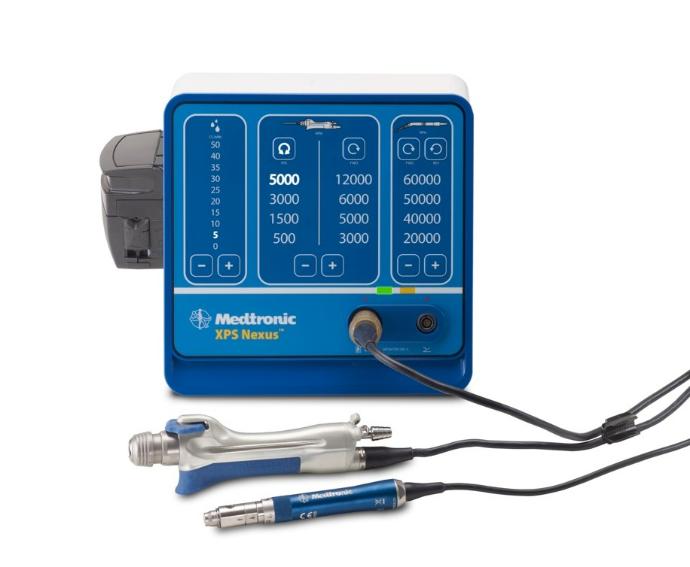

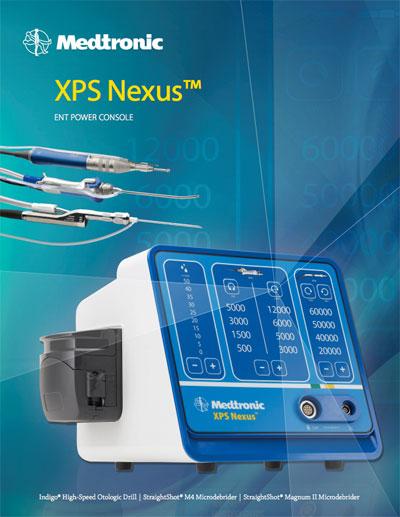

B. XPS NEXUS

XPS Nexus es la consola de poder alternativa de uso sencillo, fácil de trasladar, liviana y pequeña, para procedimientos básicos de nariz y otología.

Es compatible con las piezas de mano microdebridadoras Straightshot®Magnum II y Straightshot®M4; y con la pieza de mano otológica de alta velocidad Indigo. Posee una bomba de irrigación y un pedal. Tiene como accesorio un pedestal porta suero y una maleta para su traslado.




Catálogo PDF


II. Piezas de Mano – Microdebridadores

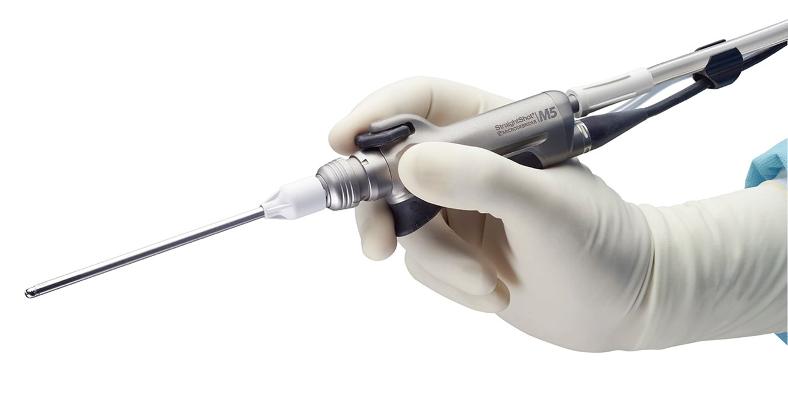

Straightshot® M5

Microdebridador más liviano, pequeño y rápido.

Con la ingeniería ergonómica para mantener el equilibrio y el rendimiento, la nueva StraightShot® M5 es el primer y único microdebridador capaz de trabajar a 30.000 rpm.

  • Funcionamiento sin engranaje
  • Fácil rotación de la rueda de giro
  • Tamaño:12,5cm de longitud x 2,0 cm ancho
  • Peso: 203g
  • Velocidad: 50-°©‐7500 rpm oscilante 50-°©‐30000 rpm adelante

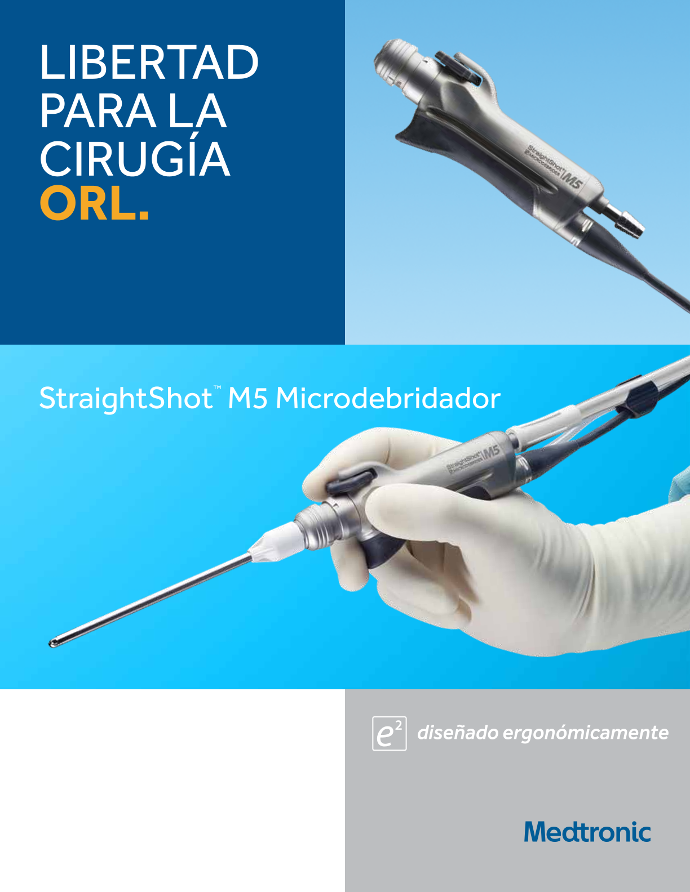

Catálogo PDF

Tecnología versátil

Cuenta con más de 125 cuchillas y fresas:

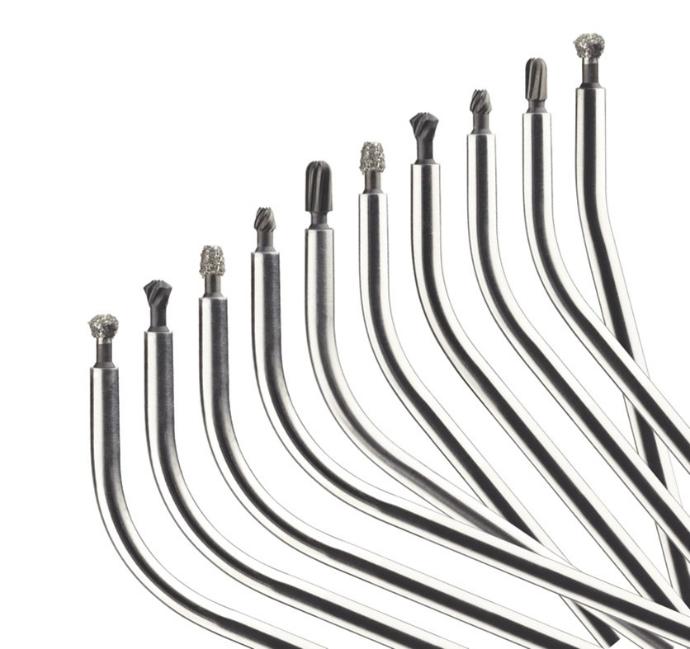

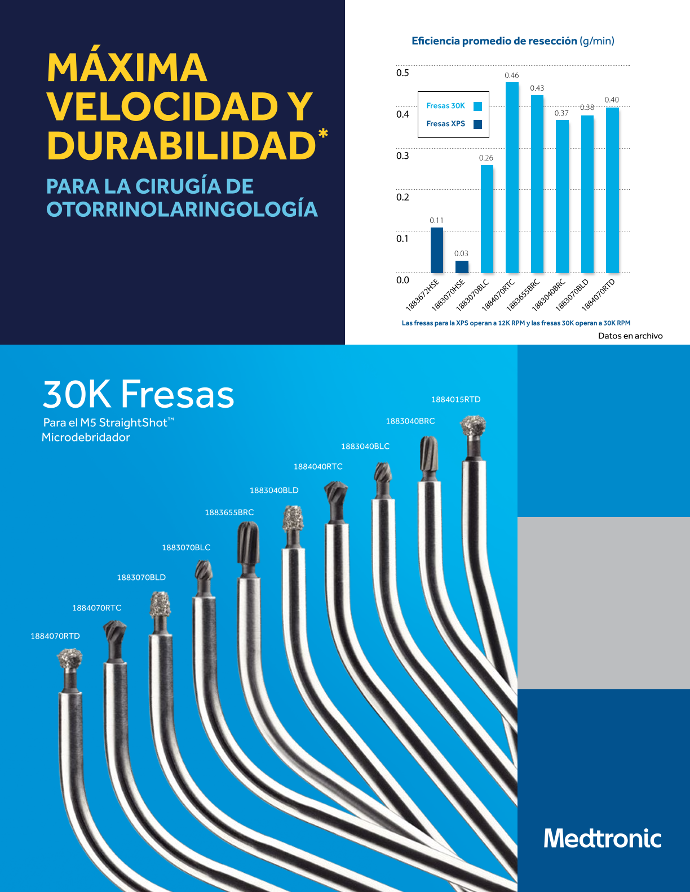

  • 30K fresas de alta velocidad para la cirugía de seno frontal.

  • Cuchillas EM calibradas de fábrica para el neuronavegador Fusion.

  • Cuchillas Quadcut® más agresivas y grandes, que reducen la obstrucción.

Catálogo PDF


Straightshot® M4

El Microdebridador M4 es nuestra premiada pieza de mano diseñada para mejorar la funcionalidad intraoperatoria, el acceso y la precisión para numerosas cirugías otorrinolaringológicas.

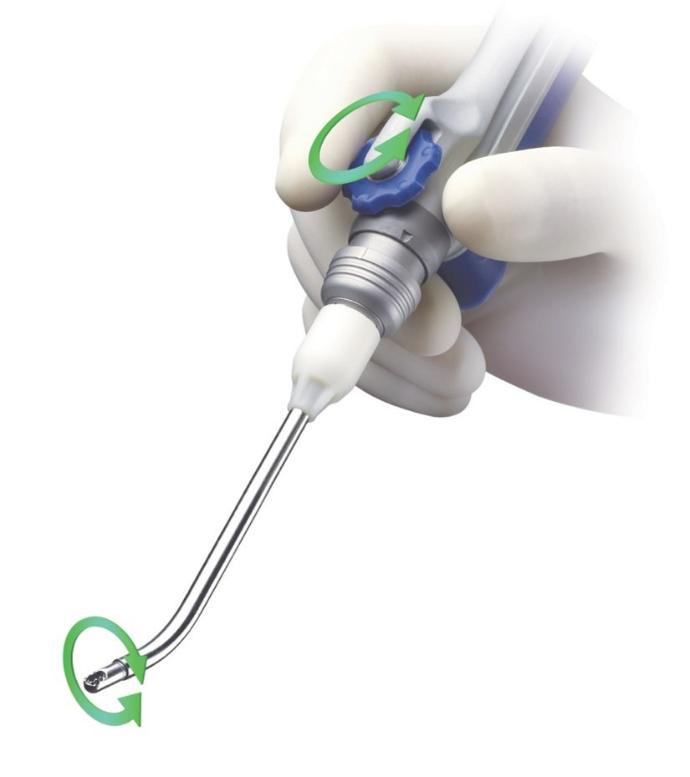

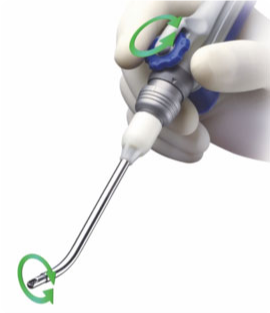

 Giro en 360° de la cuchilla y de su punta de manera independiente

Ganadora de un premio a la excelencia de dispositivos médicos, es la primera pieza de mano microdebridador que permite la rotación solo de la punta de la cuchilla curva durante la cirugía. Esto hace posible un acceso en 360 ° al seno frontal, una más fácil eliminación de los pólipos y tejidos mucinosos de los senos maxilares y un mejor acceso a la zona lateral y posterior de las fosas nasales.

Una rueda en la pieza de mano, controlada con un dedo, hace girar la punta de la hoja, mientras que la aspiración integrada ayuda a mantener el sitio quirúrgico con buena visibilidad. La ergometría en su diseño proporciona capacidad para varias posiciones de agarre, haciéndola más cómoda independiente del tamaño de la mano del cirujano.

Versatilidad en pabellón
Nuestra línea completa de cuchillas y fresas hace que el Microdebridador Straightshot M4, sea la pieza de mano más versátil del mercado para cirugía ORL.

Algunos ejemplos incluyen:
  • Escisión precisa del hueso de la cresta nasal en el acceso al seno frontal con una fresa curva irrigada a 12.000 rpm.
  • Remoción de tejido submucoso en los cornetes inferiores hipertróficos.
  • Reducción intratumoral endoscópica en tumores laríngeos y traqueales.
  • Eliminación cuidadosa de papilomas de la cuerda vocal a una muy baja velocidad de 60 rpm.

Características:

  • Velocidad: 50-5.000 rpm oscilante y 50-12.000 rpm hacia adelante

  • Peso: :228 g

  • Longitud: 14,3 cm

  • Ancho: 1,8 cm

  • Ciclo de trabajo: 60 segundos carga máxima continua

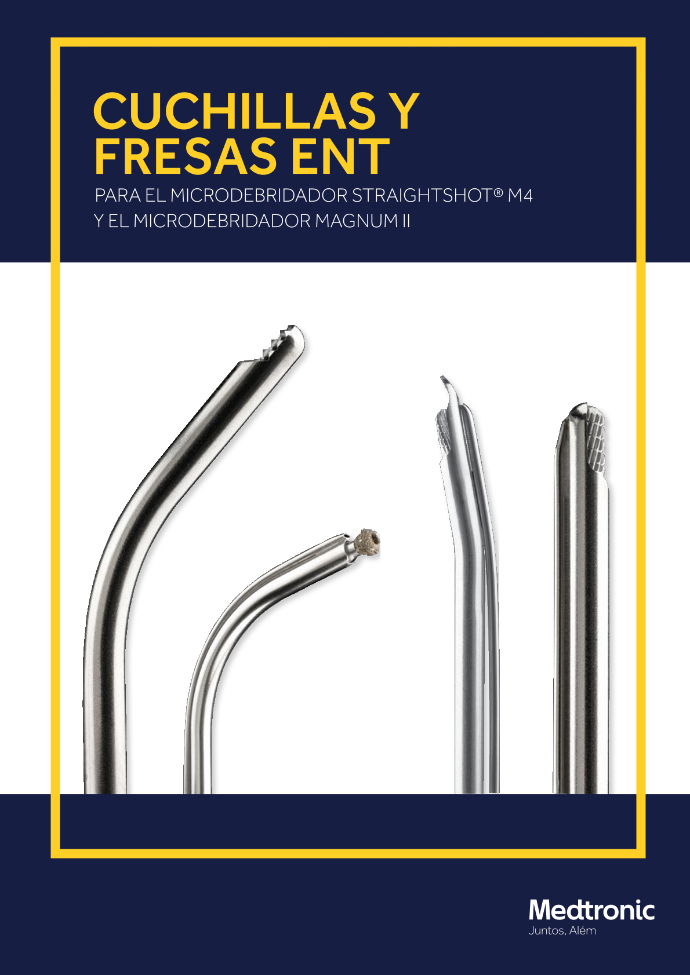

Fresas y Cuchillas

Más de 90 modelos para los diversos procedimientos dan la flexibilidad para realizar casi cualquier cirugía ORL con precisión y rapidez. Cuchillas curvas y rectas de distintos largos, grosores, angulaciones y agresividad: 11 A 27,5 cm de largo; 2,9 A 5 mm de ancho; rectas hasta  90° de curvatura; aserradas, Tricut, Cuadcut y Rad.  Fresas curvas y rectas de distintos largos, grosores, angulaciones y agresividad, diamantadas, cortantes, con un lado protegido de 12° a 90°.


Catálogo PDF

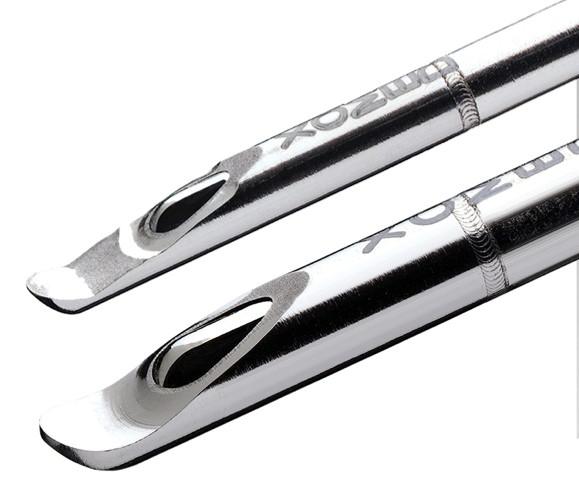

Cuchilla para Cornetes inferiores, adulto y pediátrico. Diseño patentado de una punta elevadora que permite la creación de un bolsillo submucoso y la reducción de tejido sin dañar la mucosa. Ha demostrado resultados significativos a largo plazo.


Cuchillas de rastreo Electro Magnético calibradas de fábrica para usar en cirugías guiadas por imágenes con el neuronavegador FUSION.

Puntas para base anterior del cráneo. Completa selección para la cirugía endoscópica transnasal, que permite la eliminación rápida del tumor con aspiración-irrigación integrada para maximizar la visibilidad en estos procedimientos difíciles.

Cuchillas Skimmer para vía aérea ofrecen un mejor tratamiento para la papilomatosis respiratoria recurrente (RRP) acortando los tiempos de procedimiento y asegurando una recuperación más rápida del paciente, sin los riesgos de quemadura térmica y otros asociados a las técnicas de láser.

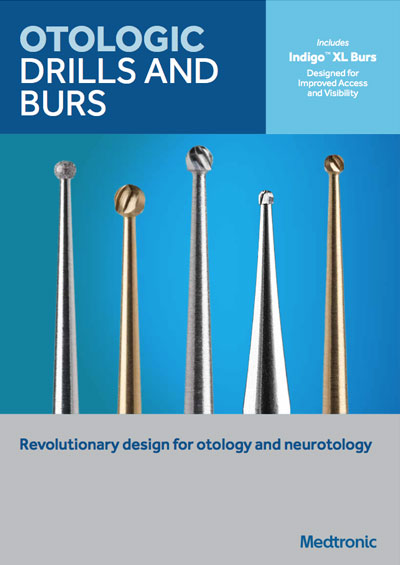

III. Motores de oído

Medtronic cuenta con una completa línea de motores eléctricos que ofrecen potencia, precisión y rendimiento para una amplia gama de procedimientos otológicos:

Motor Otológico de Fresado Quirúrgico de Alta Velocidad ENT MR8


Recién presentado en el mercado nacional, el MR8-ENT viene con tecnología de clase mundial.

Siempre compatible con la consola IPC de Medtronic, se trata de un completo motor, de cuatro extensiones: dos curvas y dos rectas con sus versiones de largo ajustable. Permite largas horas de trabajo, con vibración reducida y alta velocidad.

El portafolio de insumos incluye 94 fresas rectas disectoras de acero inoxidable, acero estándar y de carburo; diamantadas finas, medias, grueso y extra coarse; y 28 fresas curvas y protegidas especiales para neurotología. Varias líneas de irrigación, cepillo de limpieza para los ductos de las extensiones; rack para fresas, caja de esterilización y un contenedor de la caja de esterilización.

Ud. podrá elegir las piezas que más se ajusten a lo que busca y le permita satisfacer las necesidades en el cuidado y tratamiento de sus pacientes.

  • Velocidad Máxima: 75.000 RPM

  • Velocidad Mínima: 200 RPM

  • Velocidad por defecto: 75.000 RPM

  • Peso: 87g

  • Tamaño: Longitud: 10.2cm x Diámetro: 1.54cm

  • Ruido: 55 dBA

  • Máximo Poder (W): 154

  • Máximo Torque (mN-m): 42.4

  • Ciclo de trabajo:

    • 40◦C 3 min cortando 75.000 RPM w/25 min

    • 20◦C 3 indefinido 75.000 RPM


Brochure PDF


Motor de oído Indigo™


El Indigo que funciona con el Sistema IPC ofrece un excelente acceso quirúrgico y visibilidad. Su cuerpo pequeño y liviano entregan la potencia y rendimiento necesarios para una amplia gama de intervenciones: reduce rápidamente el volumen de la mastoides dada su velocidad y torque; excelente para espacios estrechos y con dificultad de acceso; irrigación opcional y extensión curva y recta según sea la necesidad quirúrgica.

  • Velocidad Máxima: 60.000 RPM

  • Velocidad Mínima: 200 RPM

  • Velocidad por defecto: 52.000 RPM

  • Peso: 102g

  • Tamaño: Longitud: 11.9cm x Diámetro: 1.53cm

  • Ruido: 58 dBA

  • Máximo Poder (W): 138

  • Máximo Torque (mN-m): 40

  • Ciclo de trabajo:

    • 40◦C 3 min cortando 60.000 RPM w/25 min

    • 20◦C 3 indefinido 60.000 RPM

Irrigación: Puede ser manual o con una línea de irrigación conectada a la consola. Esta irrigación puede ser continua o intermitente.

Fresas: De carburo y distintos tipos de acero; cortantes, diamantadas finas y gruesas. Desde 0,5mm a 7mm de diámetro. Todas las fresas son reutilizables, menos la de acero para herramientas.


Catálogo PDF


Motor de oído Visao


El motor de alta velocidad Visao® que funciona con el Sistema IPC, es muy versátil, cuenta con fresas tradicionales rectas, además de fresas curvas, largas y protegidas que permiten resguardar la anatomía y una notable visibilidad quirúrgica.

La pieza de mano es de titanio, liviana, ergonómica y cómoda, posee un sistema de refrigeración por agua integrado que le permite trabajar en procedimientos largos sin calentarse. 80.000 rpm y su alto torque proporcionan energía para las operaciones de reducción de volumen y permite precisión en procedimientos delicados.

Características:
  • Velocidad Máxima: 80.000 RPM

  • Velocidad Mínima: 200 RPM

  • Velocidad por defecto: 82.000 RPM

  • Peso: 171g

  • Tamaño: Longitud: 14.65cm x Diámetro: 1.92cm

  • Ruido: 74 dBA

  • Máximo Poder (W): 85

  • Máximo Torque (mN-m): 29

  • Ciclo de trabajo: Carga máxima continua a temperatura normal a 60 rpm

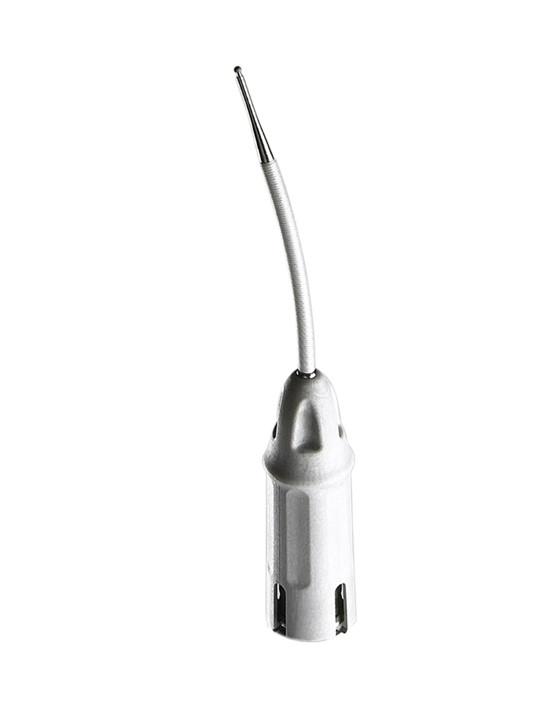

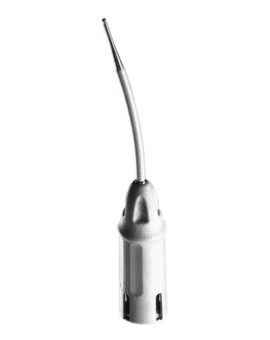

Fresas Curvas

  • La curva de 20° permite una mejor visibilidad y acceso al campo quirúrgico.

  • La fresa para cocleostomía (31151598E) es más delgada y estrecha en la punta para una mayor visibilidad.

  • Es ideal para fresado a través del conducto auditivo como estenosis del conducto,  reducción del scutum, cocleostomía, drenaje de quistes del ápex petroso, abordaje infracoclear o neurinoma acústico por fosa media con apertura del conducto auditivo interno.

  • La delgada funda de la fresa la abarca casi por completo, ayudando a proteger tejidos delicados del paciente.

  • Puede usarse hasta 80.000 rpm, con ambos modos de giro (delante o hacia atrás).

  • Cortantes: 1 a 4 mm de diámetro y 99 a 119mm de largo.

  • Diamantadas: 0,5 a 1,5mm de diámetro y 99mm a 100mm de largo

Fresas Rectas

De Acero, de 0,5 a 7 mm de diámetro y 64 a 80 mm de largo.


Catálogo PDF


Micro motor de oído Skeeter

El Skeeter Ultra-Lite Oto-Tool es un micro motor curvo, de baja velocidad que usa fresas maleables, diseñadas para procedimientos de reconstrucción de la cadena osicular.

Cuenta con fresas tipo sierras, cuchillos de diamante, perforadores y trepanadores, además de las normales cortantes y diamantadas.

Características principales:

  • Delgado, liviano, de baja velocidad.

  • El eje en ángulo de 15° permite una mejor visibilidad y acceso durante la perforación.

  • Las fresas son de colores para identificar tamaño y diámetro.

  • Funciona con el Sistema IPC® o pedal de baterías.

  • Velocidad: 1.000-16.000 rpm adelante/atrás.

  • Tamaño: 17 cm longitud x 1,6 cm diámetro.

  • Peso: 57 g.

  • Ciclo de trabajo: continuo.


Catálogo PDF

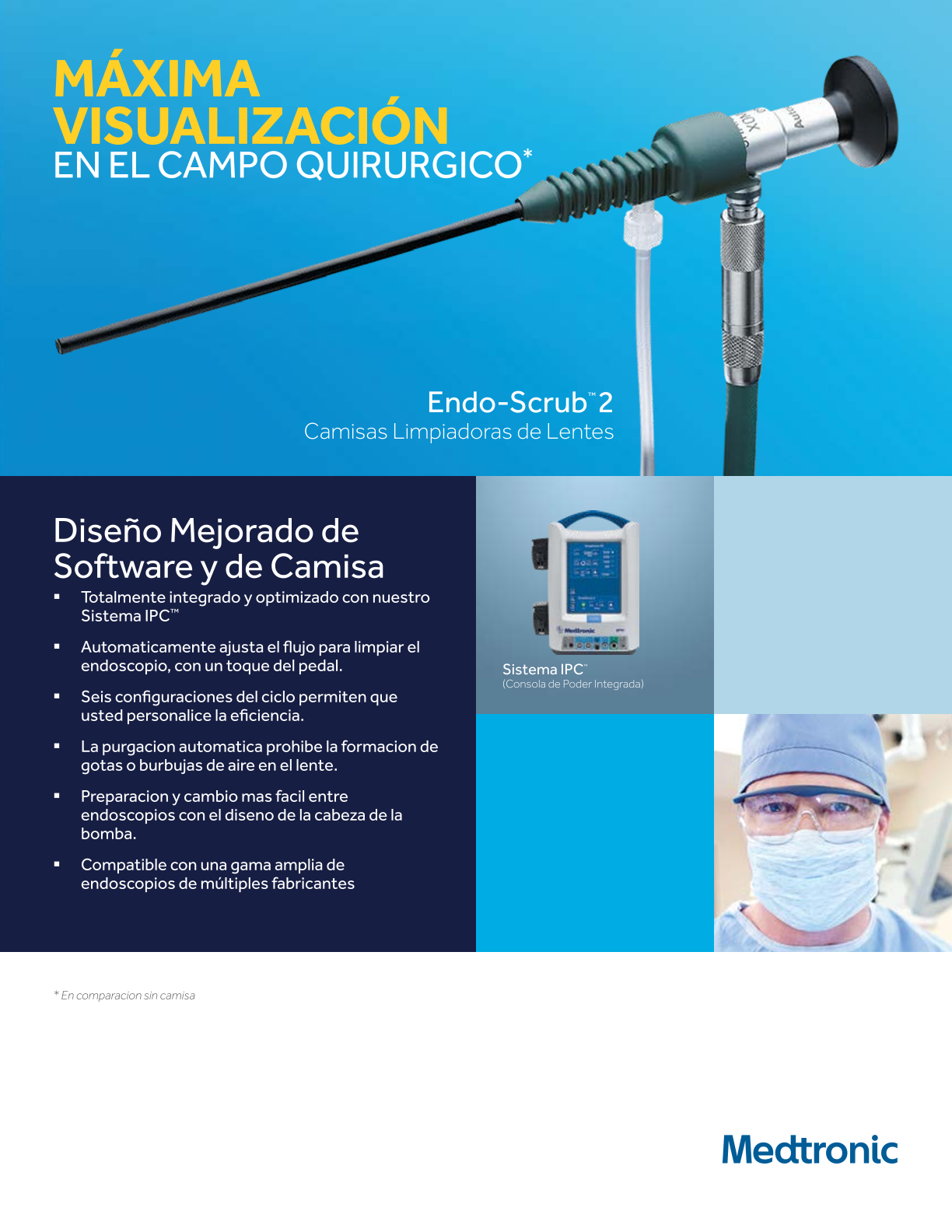

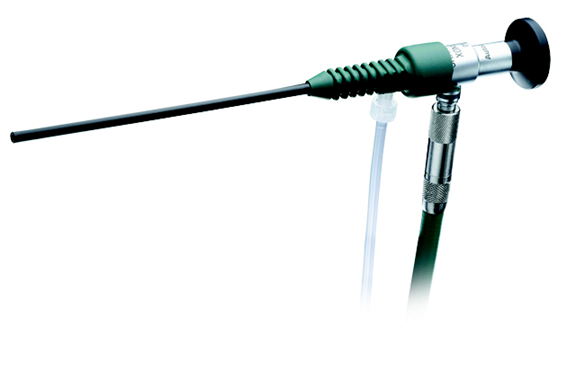

IV. SISTEMA ENDO-SCRUB


El sistema Endo-Scrub limpia el extremo de la óptica con el fin de mantener una buena visualización de los procedimientos endoscópicos sin retirar el endoscopio, proporcionando una salida de irrigación que elimina los residuos de la punta del lente o  desempañándolo. Las fundas correctamente usadas, permiten una vista excepcional, también aplicable durante procedimientos de diagnóstico.

Características principales:
Funciona con un pedal conectado al Sistema IPC, que ajusta automáticamente el avance y retroceso de flujo para limpiar el lente del endoscopio. Fácil de configurar, seis ajustes permiten personalizar el ciclo y el rendimiento.
Auto-prime prohíbe gotas o burbujas de aire que se formen a través del lente del endoscopio.
Fundas de Endoscopio para ópticas Storz y Xomed de 2,7 y 4 mm y de 0°, 30°, 45° y 70°.


Catálogo PDF
